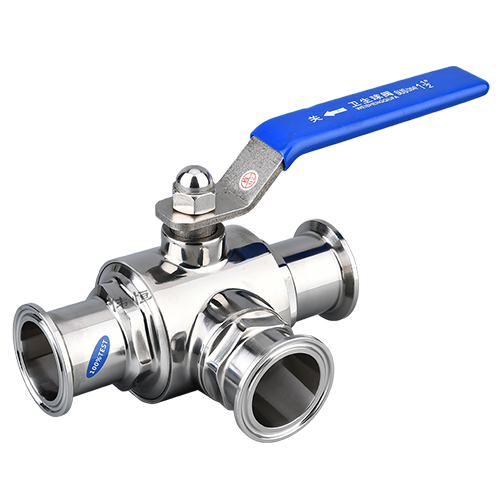

บอลวาล์วปล่อยด่วนสามทางสุขาภิบาล

การควบคุมการไหลที่ยืดหยุ่นพร้อมการออกแบบที่ถูกสุขลักษณะสำหรับระบบการประมวลผลสมัยใหม่

1. บทนำ

บอลวาล์วแบบปลดเร็วสามทางสุขาภิบาลเป็นวาล์วประสิทธิภาพสูงที่ออกแบบมาสำหรับระบบการประมวลผลที่ถูกสุขลักษณะซึ่งต้องการทิศทางของของไหลที่ยืดหยุ่น การบำรุงรักษาง่าย และการปิดผนึกที่เชื่อถือได้ ด้วยการเชื่อมต่อแบบไตรแคลมป์แบบปลดเร็ว วาล์วนี้จึงสามารถถอดแยกชิ้นส่วนเพื่อตรวจสอบและทำความสะอาดได้อย่างรวดเร็ว ลดการหยุดทำงานและมั่นใจในความปลอดภัยของกระบวนการ โครงสร้างที่แข็งแกร่ง โครงสร้างภายในทำด้วยสแตนเลสขัดเงา และวัสดุที่ทนต่อการกัดกร่อน ทำให้เหมาะสำหรับการใช้งานในอุตสาหกรรมอาหาร เครื่องดื่ม ผลิตภัณฑ์นม ยา เครื่องสำอาง และเทคโนโลยีชีวภาพ

มีการกำหนดค่าการไหลหลายแบบ (ชนิด T หรือชนิด L) วาล์วนี้ช่วยให้การผสม การเปลี่ยนเส้นทาง หรือการเปลี่ยนเส้นทางของของไหลในท่อมีประสิทธิภาพ การออกแบบที่ถูกสุขลักษณะสนับสนุนการดำเนินงาน CIP (Clean-in-Place) และ SIP (Sterilization-in-Place) โดยรักษามาตรฐานด้านสุขอนามัยระดับสูง ขณะเดียวกันก็อำนวยความสะดวกในการบูรณาการเข้ากับสายการผลิตอัตโนมัติได้อย่างง่ายดาย

2. ภาพรวมและคุณลักษณะของผลิตภัณฑ์

2.1 การออกแบบการไหลแบบสามทาง

วาล์วรองรับการควบคุมการไหลสามทางโดยนำเสนอ:

• การกำหนดค่าประเภท T: ผสมหรือรวมลำธารทางเข้าสองทางเข้าเป็นทางออกเดียว

• การกำหนดค่าประเภท L: เปลี่ยนทิศทางการไหลจากทางเข้าหนึ่งไปยังสองทางออก
  ความยืดหยุ่นนี้ช่วยลดความจำเป็นในการใช้วาล์วหลายตัว ช่วยประหยัดพื้นที่และค่าใช้จ่ายในการติดตั้ง

2.2 การเชื่อมต่อแคลมป์แบบปลดเร็ว

การเชื่อมต่อแบบ Tri-clamp หรือแบบปลดเร็วช่วยให้มั่นใจได้ว่า:

• การถอดประกอบโดยไม่ต้องใช้เครื่องมือ

• การบำรุงรักษาและตรวจสอบอย่างรวดเร็ว

• การทำความสะอาด CIP/SIP ที่มีประสิทธิภาพ

• ลดแรงงานและการหยุดทำงาน

2.3 โครงสร้างที่ถูกสุขลักษณะและทนทาน

• วัสดุ: สแตนเลสปลอมแปลง (SS304 / SS316L)

• พื้นผิวภายใน: ขัดเงาถึง Ra ≤ 0.8 μm

• วัสดุที่นั่ง: PTFE, TFM หรือ EPDM

• ระดับแรงดัน: สูงถึง PN16–PN40 ขึ้นอยู่กับวัสดุ

2.4 การออกแบบลูกเต็มพอร์ต

• ให้การไหลเวียนที่ราบรื่นไร้ขีดจำกัด

• ช่วยลดแรงดันตกคร่อม

• รองรับสื่อที่มีความหนืดหรือสารละลาย

2.5 การทำงานที่หลากหลาย

• มือจับแบบแมนนวล

• ตัวกระตุ้นแบบนิวแมติก

• แอคชูเอเตอร์ไฟฟ้า

• เข้ากันได้กับระบบควบคุมกระบวนการอัตโนมัติ

3. ข้อมูลจำเพาะทางเทคนิค

4. ข้อควรระวังในการขนส่ง

การจัดการและการขนส่งวาล์วสุขาภิบาลอย่างเหมาะสมช่วยให้มั่นใจในความปลอดภัยและป้องกันความเสียหายก่อนการติดตั้ง

4.1 บรรจุภัณฑ์

• แต่ละวาล์วถูกห่อแยกกันด้วยพลาสติกหรือโฟมป้องกัน

• มีการติดตั้งฝาปิดเพื่อป้องกันการปนเปื้อนภายใน

• สำหรับการขนส่งระหว่างประเทศ วาล์วจะถูกบรรจุในลังไม้ที่แข็งแรงเพื่อป้องกันความเสียหายทางกล

4.2 การจัดการ

• ใช้งานวาล์วด้วยถุงมือที่สะอาดเสมอเพื่อป้องกันการปนเปื้อนบนพื้นผิว

• หลีกเลี่ยงการตกกระแทกหรือกระแทกทางกลเพื่อป้องกันการบุ๋มหรือการเสียรูป

• เก็บวาล์วไว้ในสภาพแวดล้อมที่สะอาด แห้ง และมีการควบคุมอุณหภูมิ

4.3 ข้อควรพิจารณาในการจัดส่ง

• หลีกเลี่ยงการวางสิ่งของที่มีน้ำหนักมากทับซ้อนบนบรรจุภัณฑ์วาล์ว

• ติดฉลากส่วนประกอบที่เปราะบางและการวางแนวของเครื่องหมาย

• ในระหว่างการขนส่งทางทะเลหรือทางอากาศ ให้ยึดวาล์วให้แน่นเพื่อหลีกเลี่ยงการเคลื่อนไหวและการสั่นสะเทือน

4.4 การตรวจสอบก่อนการติดตั้ง

เมื่อมาถึง:

1. ตรวจสอบความเสียหายหรือรอยขีดข่วนที่มองเห็นได้บนตัวเครื่อง ลูกบอล หรือด้าย

2. ตรวจสอบว่าปะเก็น แคลมป์ และซีลทั้งหมดไม่เสียหาย

3. ยืนยันเอกสาร รวมถึงใบรับรอง ตรงกับวาล์วที่จัดส่ง

5. ขั้นตอนการดำเนินงาน

การทำงานที่ถูกต้องทำให้วาล์วมีอายุการใช้งานยาวนาน เชื่อถือได้ และประสิทธิภาพถูกสุขลักษณะ

5.1 การตรวจสอบก่อนการปฏิบัติงาน

• ตรวจสอบให้แน่ใจว่าขนาดวาล์วและการกำหนดค่าการไหลตรงกับความต้องการของระบบ

• ยืนยันว่าแคลมป์และปะเก็นได้รับการยึดอย่างถูกต้อง

• ตรวจสอบว่าไปป์ไลน์ถูกลดแรงดันและทำความสะอาด

5.2 การเปิดและปิด

• ที่จับแบบแมนนวล: หมุนที่จับช้าๆ เพื่อหลีกเลี่ยงแรงกระแทกจากแรงดัน

• การกระตุ้นด้วยลม/ไฟฟ้า: ยืนยันการควบคุมสัญญาณและการจ่ายอากาศ/ไฟฟ้า

• จัดแนวพอร์ตบอลให้สอดคล้องกับทิศทางของไปป์ไลน์เพื่อให้การไหลเต็มหรือเบี่ยงทิศทาง

5.3 การสลับทิศทางการไหล

• วาล์วชนิด T: หมุนที่จับเพื่อเลือกโหมดการผสมหรือบายพาส

• วาล์วชนิด L: หมุนที่จับเพื่อเปลี่ยนทิศทางการไหลไปยังทางออกที่ต้องการ

5.4 การทำความสะอาดและการฆ่าเชื้อ

• ดำเนินการรอบ CIP โดยใช้ผงซักฟอกอัลคาไลน์อุ่นหรือเป็นกลาง

• ล้างออกให้สะอาดด้วยน้ำบริสุทธิ์

• ดำเนินการ SIP ด้วยไอน้ำที่อุณหภูมิ 121°C–135°C ขึ้นอยู่กับวัสดุของเบาะนั่ง

6. แผนการบำรุงรักษาและอัปเกรด

6.1 การบำรุงรักษาตามปกติ

6.2 คำแนะนำในการอัพเกรด

• เปลี่ยนที่นั่ง PTFE มาตรฐานเป็น TFM สำหรับการใช้งานที่อุณหภูมิสูง

• แปลงวาล์วแบบแมนนวลเป็นแอคทูเอเตอร์แบบนิวแมติก/ไฟฟ้าสำหรับระบบอัตโนมัติ

• อัพเกรดแคลมป์และปะเก็นให้เป็นวัสดุต้านทานสารเคมีที่สูงขึ้น (EPDM/FKM)

• ใช้ SS316L สำหรับสภาพแวดล้อมทางเคมีที่รุนแรงหรือการสัมผัสคลอไรด์

6.3 คำแนะนำในการบำรุงรักษาเชิงป้องกัน

• หลีกเลี่ยงแรงดันและอุณหภูมิเกินขีดจำกัดที่แนะนำ

• ตรวจสอบการจัดตำแหน่งระหว่างการประกอบกลับคืน เพื่อป้องกันความเครียดที่ลูกบอลและที่นั่ง

• ใช้เฉพาะชิ้นส่วนอะไหล่ที่ได้รับการรับรองจากผู้ผลิตเท่านั้น

7. การใช้งาน

บอลวาล์วแบบปลดเร็วสามทางสุขาภิบาลถูกนำไปใช้อย่างกว้างขวางในอุตสาหกรรมที่ต้องการสุขอนามัย ความยืดหยุ่น และความน่าเชื่อถือ

7.1 อาหารและเครื่องดื่ม

• ท่อส่งน้ำผลไม้และเครื่องดื่ม

• โรงเบียร์และการผลิตเบียร์

• การแปรรูปนมจากนม

• เส้นซอสและเครื่องปรุงรส

7.2 เภสัชกรรม

• การกระจายน้ำปราศจากเชื้อ

• ท่อหมักและถังปฏิกรณ์ชีวภาพ

• การผลิตยาเหลว

7.3 เครื่องสำอางและการดูแลส่วนบุคคล

• ผลิตโลชั่น ครีม และสบู่

• การแปรรูปน้ำมันหอมระเหย

• โภชนเภสัชภัณฑ์และวิตามิน

7.4 เทคโนโลยีชีวภาพ

• การเพาะเลี้ยงเซลล์และท่อหมัก

• สายการผลิตที่มีความบริสุทธิ์สูง

7.5 ระบบน้ำบริสุทธิ์

• ท่อจำหน่าย RO และ UF

• ลูปการทำความสะอาด CIP และ SIP

8. ข้อดี

• การออกแบบแบบปลดเร็วช่วยลดการหยุดทำงานของการบำรุงรักษา

• ภายในขัดเงาอย่างถูกสุขลักษณะช่วยให้กระบวนการผลิตปราศจากการปนเปื้อน

• การไหลแบบ T/L ที่ยืดหยุ่นช่วยลดการเดินท่อเพิ่มเติม

• โครงสร้างสแตนเลสที่ทนทานทำให้มีอายุการใช้งานยาวนาน

• ลูกบอลเต็มพอร์ตช่วยลดการสูญเสียแรงดัน

• อัตโนมัติผ่านตัวกระตุ้นแบบนิวแมติกหรือไฟฟ้า

• เป็นไปตามมาตรฐานสุขอนามัยสากล

9. บทสรุป

บอลวาล์วแบบปลดเร็วสามทางเพื่อสุขอนามัยมอบโซลูชันอเนกประสงค์ ทนทาน และถูกสุขลักษณะสำหรับท่อแปรรูปสมัยใหม่ การออกแบบแคลมป์สามตัวช่วยให้มั่นใจได้ถึงการบำรุงรักษาที่รวดเร็วและทำความสะอาดง่าย ในขณะที่การกำหนดค่าการไหลแบบ T และ L ให้การควบคุมกระบวนการที่ยืดหยุ่น สร้างขึ้นจากสแตนเลสขัดเงาพร้อมที่นั่งที่ทนทาน รับประกันความน่าเชื่อถือ ทนต่อการกัดกร่อน และอายุการใช้งานยาวนาน ด้วยการจัดการ การทำงาน และการบำรุงรักษาเชิงป้องกันที่เหมาะสม วาล์วนี้จึงเป็นส่วนประกอบที่ขาดไม่ได้ในสายการผลิตอาหาร เครื่องดื่ม ยา เครื่องสำอาง และเทคโนโลยีชีวภาพ

โดยผสมผสานความยืดหยุ่น สุขอนามัย และความทนทานเข้าด้วยกัน ทำให้เป็นตัวเลือกในอุดมคติสำหรับโรงงานผลิตที่มองหาประสิทธิภาพ ความปลอดภัย และการบำรุงรักษาที่คุ้มต้นทุน
