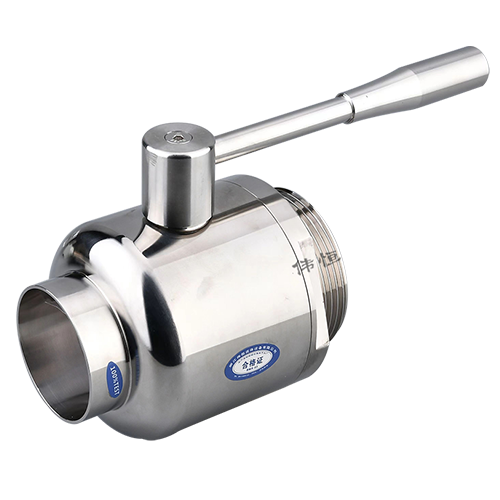

บอลวาล์วคงที่เกลียวชายเชื่อมสองชิ้นเกรดสุขาภิบาล

วาล์วสแตนเลสฟอร์จความแข็งแรงสูงเพื่อการควบคุมการไหลอย่างถูกสุขลักษณะ

1. บทนำ

บอลวาล์วคงที่เกลียวตัวผู้เชื่อมสองชิ้นเกรดสุขาภิบาลเกรดสุขาภิบาลเป็นวาล์วสุขอนามัยระดับพรีเมียมที่ออกแบบมาเพื่อการควบคุมการไหลที่เสถียร การปิดผนึกที่เชื่อถือได้ และประสิทธิภาพในระยะยาวในระบบแปรรูปอาหาร เครื่องดื่ม ผลิตภัณฑ์นม ยา และระบบแปรรูปน้ำสะอาด สร้างขึ้นด้วยเหล็กกล้าไร้สนิมฟอร์จที่มีความแม่นยำสูงและการเชื่อมต่อแบบเชื่อม ทำให้มีความแข็งแรงเชิงกลที่ดีเยี่ยมและความปลอดภัยด้านสุขอนามัย ทำให้เป็นโซลูชันที่เชื่อถือได้สำหรับสายการผลิตที่ต้องการสุขอนามัยที่เข้มงวดและทนต่อการกัดกร่อน

โครงสร้างฟอร์จสองชิ้นมีความทนทานที่ดีขึ้นเมื่อเทียบกับวาล์วแบบหล่อ ในขณะที่การออกแบบเกลียวตัวผู้ช่วยให้มั่นใจในการใช้งานร่วมกับข้อต่อสากลที่หลากหลายได้อย่างง่ายดาย เนื่องจากตัววาล์วเป็นแบบเชื่อม จึงช่วยลดจุดรั่วไหลที่อาจเกิดขึ้น เพิ่มความเสถียรของแรงดัน และลดความถี่ในการบำรุงรักษา ภายในมันเงาและการเลือกใช้วัสดุที่ถูกสุขอนามัยทำให้เหมาะสำหรับการใช้งานของไหลที่สะอาดซึ่งต้องการความบริสุทธิ์สม่ำเสมอและการไหลที่ราบรื่น

2. การรับรองผลิตภัณฑ์

วาล์วสุขาภิบาลที่ใช้ในการแปรรูปที่ถูกสุขลักษณะต้องเป็นไปตามมาตรฐานความปลอดภัยและคุณภาพระดับสากล บอลวาล์วคงด้ายชายเชื่อมสองชิ้นเกรดสุขาภิบาลที่ถูกปลอมแปลงมักจะตรงตามหรือสนับสนุนการรับรองต่อไปนี้:

2.1 การอนุมัติจาก FDA สำหรับวัสดุสัมผัส

• วัสดุที่นั่ง PTFE/TFM/PCTFE เป็นไปตามข้อกำหนดอย.21 CFR 177.1550-

• เกรดสแตนเลส (304/316L) เป็นไปตามข้อกำหนดด้านความปลอดภัยในการสัมผัสกับอาหารของ FDA-

2.2 การรับรองการจัดการคุณภาพ ISO 9001

การผลิตเป็นไปตามแนวทาง ISO 9001 เพื่อให้มั่นใจว่า:

• คุณภาพการผลิตที่สม่ำเสมอ

• การตรวจสอบย้อนกลับของกระบวนการ

• ขั้นตอนการตรวจสอบที่ได้มาตรฐาน

2.3 การปฏิบัติตามมาตรฐาน CE

โดยทั่วไปจะมีการประกาศความสอดคล้องของ CE สำหรับวาล์วที่ใช้ใน:

• อุปกรณ์การประมวลผลของยุโรป

• การใช้งานที่รับแรงกด

• ระบบสุขอนามัยที่อุณหภูมิสูง

2.4 3A มาตรฐานสุขาภิบาล (ไม่จำเป็น)

สำหรับอุตสาหกรรมนมและเครื่องดื่ม อาจมีการรับรอง 3A เพื่อยืนยัน:

• การออกแบบที่ถูกสุขลักษณะ

• ความสามารถในการทำความสะอาด

• เสร็จสิ้นการสุขาภิบาล

2.5 รายงานการทดสอบ SGS / บุคคลที่สาม

ผู้ซื้อสามารถขอ:

• การทดสอบองค์ประกอบของวัสดุ

• การวัดความหยาบผิว

• ใบรับรองการทดสอบแรงดัน

• รายงานการตรวจสอบมิติ

2.6 EN10204 3.1 ใบรับรองวัสดุ

ใบรับรองนี้ยืนยันว่า:

• ต้นกำเนิดของสแตนเลส

• องค์ประกอบทางเคมี

• คุณสมบัติทางกล

3. คุณสมบัติและข้อดีทางเทคนิคที่สำคัญ

บอลวาล์วคงที่เกลียวตัวผู้เชื่อมสองชิ้นเกรดสุขาภิบาลเกรดสุขาภิบาลเป็นที่ทราบกันดีว่ามีประสิทธิภาพสูงในท่อที่มีความต้องการสูง ด้านล่างนี้เป็นข้อดีหลัก:

3.1 ตัวเรือนสแตนเลสฟอร์จ

การตีขึ้นรูปทำให้โครงสร้างโลหะแข็งแรงขึ้น โดยให้:

• ทนต่อแรงกระแทกได้สูงกว่า

• โครงสร้างเกรนภายในสม่ำเสมอ

• ความทนทานที่เหนือกว่าเมื่อเทียบกับเหล็กหล่อ

3.2 การซีลตัวถังแบบเชื่อมเพื่อความมั่นคงในระยะยาว

ตัวเชื่อมช่วยขจัดข้อต่อเพิ่มเติม ส่งผลให้:

• ความเสี่ยงจากการรั่วไหล

• ข้อกำหนดในการบำรุงรักษา

• จุดอ่อนภายใต้ความกดดันสูง

ทำให้วาล์วเหมาะอย่างยิ่งสำหรับระบบสุขาภิบาลที่มีความบริสุทธิ์สูงและแรงดันสูง

3.3 การเชื่อมต่อเธรดชายเพื่อความเข้ากันได้ทั่วโลก

หัวข้อที่มีอยู่ได้แก่:

• เอ็นพีที

• บีเอสพีที/บีเอสพีพี

• กระทู้สุขาภิบาล SMS / DIN

ช่วยให้มั่นใจได้ถึงความเข้ากันได้กับอุปกรณ์การประมวลผลและระบบท่อระดับโลก

3.4 ลูกคงที่เพื่อความเสถียรของการไหลที่ดีขึ้น

ซึ่งแตกต่างจากบอลวาล์วลอย การออกแบบบอลคงที่:

• ลดแรงบิด

• ลดการสึกหรอของเบาะนั่ง

• เพิ่มความสม่ำเสมอในการปิดผนึก

• ปรับปรุงความน่าเชื่อถือในการปั่นจักรยานในระยะยาว

3.5 สุขภัณฑ์ภายในขัดเงา

พื้นผิวภายในของวาล์วได้รับการขัดเงาให้มี Ra ≤ 0.8 μm โดยให้:

• ไหลลื่นไม่มีสารตกค้าง

• ทำความสะอาด CIP/SIP ได้ง่าย

• ลดความเสี่ยงในการปนเปื้อน

3.6 ทนต่ออุณหภูมิและความดันสูง

โดยทั่วไปแล้ววาล์วจะทนทานต่อ: ขึ้นอยู่กับวัสดุ

• อุณหภูมิตั้งแต่ -20°C ถึง 200°C

• พิกัดแรงดันตั้งแต่ PN16 ถึง PN63

ทำให้เหมาะสำหรับการฆ่าเชื้อด้วยไอน้ำ ระบบทำความร้อน และสายการผลิตแรงดันสูง

3.7 ตัวเลือกการทำงานที่หลากหลาย

วาล์วสามารถทำงานได้โดย:

• มือจับ (แบบแมนนวล)

• ตัวกระตุ้นแบบนิวแมติก

• แอคชูเอเตอร์ไฟฟ้า

การออกแบบที่พร้อมใช้งานอัตโนมัติรองรับระบบ PLC และสายการผลิตอัตโนมัติที่ถูกสุขลักษณะ

4. ข้อมูลจำเพาะทางเทคนิค

5. ขั้นตอนการปฏิบัติงาน

การทำงานที่เหมาะสมทำให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนาน ความเสถียรในการซีล และความปลอดภัยด้านสุขอนามัย ขั้นตอนต่อไปนี้สรุปการใช้งานที่ถูกต้องในสภาพแวดล้อมทางอุตสาหกรรม

5.1 การตรวจสอบก่อนการปฏิบัติงาน

ก่อนใช้งานวาล์ว:

• ยืนยันว่าขนาดวาล์วและประเภทเกลียวตรงกับไปป์ไลน์

• ตรวจสอบความเสียหายหรือเศษซากที่มองเห็นได้

• ตรวจสอบให้แน่ใจว่าระบบถูกลดแรงดัน

• ตรวจสอบว่าวาล์วได้รับการเชื่อมและติดตั้งอย่างถูกต้อง

5.2 ขั้นตอนการเปิดวาล์ว

1. หมุนที่จับทวนเข็มนาฬิกา (หรือตามทิศทางแอคชูเอเตอร์)

2. ค่อยๆ นำลูกบอลไปยังตำแหน่งเปิดเต็มที่

3. หลีกเลี่ยงการเปิดอย่างรวดเร็วเพื่อป้องกันการกระแทกจากแรงดัน

4. รับประกันการไหลผ่านท่ออย่างราบรื่น

5.3 ขั้นตอนการปิดวาล์ว

1. หมุนที่จับตามเข็มนาฬิกาเพื่อปิด

2. ยืนยันว่าที่จับอยู่ในแนวเดียวกับเครื่องหมายปิด

3. ตรวจสอบการรั่วไหลหรือการไหลย้อนกลับ

4. หลีกเลี่ยงแรงบิดที่มากเกินไปเพื่อป้องกันเบาะนั่งเสียหาย

5.4 การทำความสะอาดและสุขาภิบาล (CIP/SIP)

วาล์วได้รับการออกแบบสำหรับการทำความสะอาดอัตโนมัติ:

• ล้างด้วยน้ำอุ่นเพื่อขจัดสิ่งตกค้าง

• หมุนเวียนสารละลายอัลคาไลน์หรือผงซักฟอก

• ล้างออกให้สะอาดด้วยน้ำบริสุทธิ์

• ใช้การฆ่าเชื้อด้วยไอน้ำหากจำเป็น

5.5 การเริ่มต้นในระบบอัตโนมัติ

สำหรับตัวกระตุ้นแบบนิวแมติกหรือแบบไฟฟ้า:

• เชื่อมต่อแหล่งจ่ายอากาศหรือสัญญาณไฟฟ้า

• ทดสอบสัญญาณเปิด/ปิดก่อนการทำงานเต็มรูปแบบ

• ตรวจสอบให้แน่ใจว่าการปิดระบบฉุกเฉินทำงานได้อย่างถูกต้อง

6. การแก้ไขปัญหาและการซ่อมแซมข้อบกพร่อง

การตรวจสอบเป็นประจำและการแก้ไขปัญหาอย่างรวดเร็วช่วยรักษาความปลอดภัยด้านสุขอนามัยและเสถียรภาพในการปฏิบัติงาน

6.1 ปัญหาและแนวทางแก้ไขทั่วไป

6.2 ขั้นตอนการซ่อมแซม

การเปลี่ยนที่นั่ง

1. ลดแรงดันท่อ

2. ถอดวาล์วออกจากระบบหากจำเป็น

3. ถอดชิ้นส่วนของร่างกายต้นน้ำออก

4. เปลี่ยนวงแหวนรองนั่งที่ชำรุดหรือเสียหาย

5. ทำความสะอาดส่วนประกอบทั้งหมดและประกอบกลับเข้าไปใหม่

การบำรุงรักษาซีลก้าน

• เปลี่ยนโอริงหากมีการรั่วเกิดขึ้นรอบๆ ก้าน

• หล่อลื่นโดยใช้จาระบีเกรดอาหาร

• ยืนยันค่าแรงบิดตามคู่มือของผู้ผลิต

ซ่อมด้าย

หากเกลียวตัวผู้เสียหาย:

• ทำความสะอาดและตรวจสอบการเสียรูปของโลหะ

• ใช้เครื่องมือซ่อมแซมเกลียว (ต๊าป/ดาย) หากมีความเสียหายเล็กน้อย

• เปลี่ยนวาล์วหากเกลียวสึกหรอมาก

7. การตรวจสอบและบำรุงรักษาตามปกติ

โปรแกรมการบำรุงรักษาที่สม่ำเสมอทำให้มั่นใจได้ถึงเสถียรภาพและประสิทธิภาพในระยะยาว

7.1 ตารางการบำรุงรักษา

7.2 เคล็ดลับการบำรุงรักษาเชิงป้องกัน

• อย่าให้เกินระดับแรงดันที่แนะนำ

• หลีกเลี่ยงการให้วาล์วสัมผัสกับสารที่มีฤทธิ์กัดกร่อน

• ตรวจสอบให้แน่ใจว่ามีการจัดตำแหน่งที่เหมาะสมเพื่อป้องกันแรงดัดงอ

• ใช้อะไหล่แท้เท่านั้น

7.3 ข้อแนะนำในการจัดเก็บ

หากจัดเก็บวาล์ว:

• เก็บในสภาพแวดล้อมที่แห้งและสะอาด

• ปิดผนึกปลายทั้งสองข้างด้วยฝาปิดป้องกัน

• ใช้สารหล่อลื่นบางๆ กับเกลียว

8. สาขาการสมัคร

บอลวาล์วคงสุขาภิบาลนี้ใช้กันอย่างแพร่หลายในระบบที่ต้องการสุขอนามัยที่เข้มงวดและความบริสุทธิ์ของของเหลว:

อุตสาหกรรมอาหารและเครื่องดื่ม

• การแปรรูปน้ำผลไม้

• ท่อส่งนมและท่อส่งนม

• โรงเบียร์และระบบการผลิตเบียร์

• สายการบรรจุขวด

เภสัชกรรมและเทคโนโลยีชีวภาพ

• น้ำบริสุทธิ์ (PW) และท่อ WFI

• อุปกรณ์การหมัก

• การประมวลผลสารละลายปลอดเชื้อ

การแปรรูปเครื่องสำอางและเคมี

• น้ำมันหอมระเหย

• ผลิตภัณฑ์เสริมอาหาร

• การไหลของสารเคมีที่มีการกัดกร่อนต่ำ

การบำบัดน้ำสะอาด

• อุปกรณ์ RO และ UF

• สายการฆ่าเชื้อในน้ำ

• ระบบจำหน่ายน้ำที่มีความบริสุทธิ์สูง

9. ข้อดีสำหรับผู้ใช้ในภาคอุตสาหกรรม

บริษัท ที่ใช้บอลวาล์วคงที่เกลียวตัวผู้เชื่อมสองชิ้นเกรดสุขาภิบาลจะได้ประโยชน์:

• เพิ่มความปลอดภัยของผลิตภัณฑ์ด้วยการออกแบบที่ถูกสุขลักษณะ

• ลดการหยุดทำงานด้วยโครงสร้างปลอมแปลงที่ทนทาน

• ลดความเสี่ยงการรั่วไหลจากตัวเชื่อม

• ติดตั้งง่ายผ่านการเชื่อมต่อแบบเกลียวตัวผู้

• อายุการใช้งานยาวนานภายใต้แรงดันสูง

• ความเข้ากันได้กับการควบคุมกระบวนการอัตโนมัติ

• ลดต้นทุนการบำรุงรักษา

• ปฏิบัติตามกฎระเบียบด้านสุขอนามัยอย่างสมบูรณ์

10. บทสรุป

บอลวาล์วคงที่เกลียวตัวผู้เชื่อมสองชิ้นเกรดสุขาภิบาลเกรดสุขาภิบาลเป็นโซลูชันขั้นสูงทางเทคโนโลยีและเชื่อถือได้สูงสำหรับการควบคุมของเหลวที่ถูกสุขลักษณะ ตัวเครื่องเป็นสแตนเลสสตีลหลอม การซีลแบบเชื่อม ภายในสุขาภิบาลขัดเงา และการออกแบบลูกบอลคงที่ มอบประสิทธิภาพที่เหนือกว่าในสภาพแวดล้อมที่มีความต้องการสูง เช่น การแปรรูปอาหาร ยา และระบบน้ำที่มีความบริสุทธิ์สูง ด้วยการรับรองระดับโลกหลายรายการ ความทนทานเป็นเลิศ และการทำงานที่ต้องบำรุงรักษาต่ำ วาล์วนี้จึงเป็นตัวเลือกที่โดดเด่นสำหรับโรงงานแปรรูปสมัยใหม่ที่แสวงหาประสิทธิภาพ ความปลอดภัย และคุณค่าในระยะยาว

ไม่ว่าจะรวมเข้ากับสายอัตโนมัติหรือใช้ในระบบแมนนวล วาล์วก็ให้การทำงานที่มั่นคง ทำความสะอาดง่าย และประสิทธิภาพการปิดผนึกที่ยอดเยี่ยม โครงสร้างที่แข็งแกร่งและวิศวกรรมที่ถูกสุขลักษณะช่วยให้มั่นใจได้ถึงผลลัพธ์ที่ดีที่สุดในการใช้งานด้านสุขอนามัยที่หลากหลาย
