คู่มือการติดตั้งและการวางแนววาล์วอุตสาหกรรม

2025-11-30 09:11:31

-

คู่มือการติดตั้งและการวางแนววาล์วอุตสาหกรรม

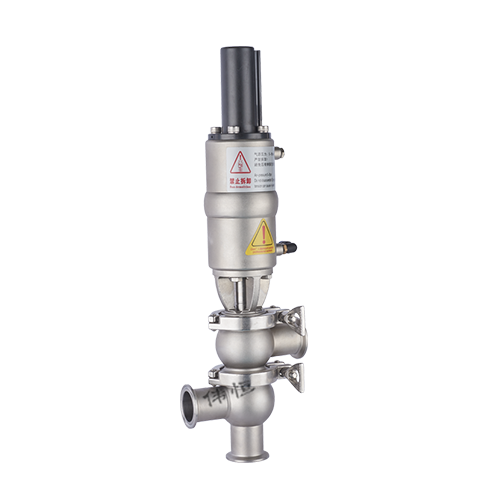

1. บทนำ

วาล์วอุตสาหกรรมเป็นส่วนประกอบที่สำคัญในระบบท่อ ซึ่งควบคุมการไหลของของเหลว ก๊าซ และสารละลาย การติดตั้งและการวางแนวอย่างเหมาะสมถือเป็นสิ่งสำคัญเพื่อให้มั่นใจถึงประสิทธิภาพ อายุการใช้งาน และความปลอดภัยสูงสุด การติดตั้งที่ไม่ถูกต้องอาจทำให้เกิดการรั่วไหล การสึกหรอก่อนเวลาอันควร และระบบขัดข้อง

คู่มือนี้ให้ภาพรวมที่ครอบคลุมเกี่ยวกับแนวทางปฏิบัติที่ดีที่สุดสำหรับการติดตั้งและการวางแนววาล์ว ซึ่งครอบคลุมถึงการเตรียม การจัดการ การวางตำแหน่ง การขันสลัก และการตรวจสอบหลังการติดตั้ง

-

2. การเตรียมการก่อนการติดตั้ง

2.1 การตรวจสอบวาล์ว

ก่อนการติดตั้ง ให้ตรวจสอบวาล์วว่ามี:

- ความเสียหายทางกายภาพ (รอยบุบ รอยแตก หรือการกัดกร่อน)

- เอกสารประกอบที่เหมาะสม (ใบรับรองวัสดุ พิกัดแรงดัน และรายงานผลการทดสอบ)

- ความสะอาดภายใน (ขจัดการเคลือบป้องกันหรือเศษซาก)

2.2 ความพร้อมของระบบท่อ

- ตรวจสอบให้แน่ใจว่าท่อสะอาดและปราศจากตะกรันจากการเชื่อม สิ่งสกปรก หรือวัสดุแปลกปลอม

- ตรวจสอบว่าหน้าแปลนท่ออยู่ในแนวเดียวกันและไม่เสียหาย

- ตรวจสอบความเข้ากันได้ของปะเก็นกับวัสดุวาล์วและของเหลวในกระบวนการ

2.3 ข้อควรระวังด้านความปลอดภัย

- ปฏิบัติตามขั้นตอนการล็อกเอาต์/แท็กเอาต์ (LOTO) หากทำงานกับระบบที่มีอยู่

- ใช้อุปกรณ์ป้องกันส่วนบุคคล (PPE) ที่เหมาะสม

- ตรวจสอบให้แน่ใจว่าระบบถูกลดแรงดันและระบายออกก่อนการติดตั้ง

-

3. การจัดการและการวางตำแหน่งวาล์ว

3.1 การยกและการขนส่ง

- ใช้ตัวดึงหรือสลิงที่ออกแบบมาสำหรับวาล์ว

- หลีกเลี่ยงการยกโดยแอคชูเอเตอร์หรือล้อเลื่อนเพื่อป้องกันความเสียหาย

- เก็บวาล์วไว้ในที่แห้งและสะอาด หากไม่ได้ติดตั้งทันที

3.2 ปฐมนิเทศ

- ติดตั้งวาล์วในทิศทางการไหลที่ถูกต้อง (ตรวจสอบเครื่องหมายลูกศรบนตัวถัง)

- ตรวจสอบให้แน่ใจว่าอยู่ในแนวที่เหมาะสมกับระบบท่อเพื่อหลีกเลี่ยงความเครียด

- สำหรับท่อแนวนอน ให้วางก้านวาล์วในแนวตั้งหรือทำมุมเล็กน้อยเพื่อความสะดวกในการใช้งาน

3.3 การจัดตำแหน่งหน้าแปลน

- หน้าแปลนที่ไม่ตรงแนวอาจทำให้เกิดการรั่วไหลหรือการบิดเบี้ยวของวาล์วได้

- ใช้หมุดปรับตำแหน่งหรือโบลท์ชั่วคราวเพื่อวางตำแหน่งวาล์วก่อนขันให้แน่นครั้งสุดท้าย

- ตรวจสอบให้แน่ใจว่าหน้าหน้าแปลนขนานกันและมีปะเก็นอยู่ตรงกลาง

-

4. ขั้นตอนการโบลต์และแรงบิด

4.1 การเลือกและการวางปะเก็น

- เลือกวัสดุปะเก็นที่ถูกต้อง (เช่น กราไฟท์, PTFE, แผลเกลียว) สำหรับการใช้งาน

- ตรวจสอบให้แน่ใจว่าปะเก็นไม่เสียหายและเข้าที่อย่างถูกต้อง

4.2 ลำดับการขันน๊อตให้แน่น

- ปฏิบัติตามลำดับการขันให้แน่นแบบไขว้เพื่อกระจายน้ำหนักให้เท่ากัน (ดูรูปที่ 1)

- ขันโบลต์ให้แน่นหลายรอบ (เช่น 30%, 60%, 100% ของแรงบิดสุดท้าย)

ตัวอย่างลำดับแรงบิด:

1. ขันโบลท์ทุกตัวให้แน่นด้วยมือ

2. ใช้แรงบิด 30% เป็นรูปดาว

3. เพิ่มแรงบิดเป็น 60% ในรูปแบบเดียวกัน

4. ปิดท้ายด้วยแรงบิด 100%

4.3 ข้อมูลจำเพาะของแรงบิด

- ดูคำแนะนำแรงบิดของผู้ผลิตวาล์ว

- ใช้ประแจทอร์คที่ปรับเทียบแล้วเพื่อความแม่นยำ

- หล่อลื่นเกลียวโบลต์ (หากระบุ) เพื่อให้มั่นใจว่ามีการใช้แรงบิดสม่ำเสมอ

-

5. การติดตั้งแอคชูเอเตอร์และอุปกรณ์เสริม

5.1 แอคทูเอเตอร์แบบแมนนวล (ล้อมือ, คันโยก)

- รับประกันการทำงานที่ราบรื่นไม่มีข้อผูกมัด

- ตำแหน่งเพื่อให้เข้าถึงได้ง่ายและใช้งานตามหลักสรีรศาสตร์

5.2 ตัวกระตุ้นแบบนิวแมติก/ไฟฟ้า

- จัดตำแหน่งแอคชูเอเตอร์ให้ตรงกับก้านวาล์วอย่างถูกต้องเพื่อป้องกันความเครียดจากการเยื้องศูนย์

- ปฏิบัติตามแนวทางการเดินสายไฟและการจ่ายอากาศของผู้ผลิต

5.3 ลิมิตสวิตช์และตัวกำหนดตำแหน่ง

- สอบเทียบตามความต้องการของกระบวนการ

- ตรวจสอบสัญญาณตอบรับสำหรับระบบอัตโนมัติ

-

6. การตรวจสอบหลังการติดตั้ง

6.1 การทดสอบการรั่ว

- ทำการทดสอบอุทกสถิต (น้ำหรืออากาศ) เพื่อตรวจสอบรอยรั่ว

- ตรวจสอบข้อต่อหน้าแปลน ซีลก้าน และการเชื่อมต่อตัวถัง

6.2 การทดสอบการปฏิบัติงาน

- หมุนวาล์วหลายๆ ครั้งเพื่อให้การทำงานราบรื่น

- ตรวจสอบเสียงที่ผิดปกติ การเกาะติด หรือการเสียดสีมากเกินไป

6.3 เอกสารขั้นสุดท้าย

- บันทึกรายละเอียดการติดตั้ง (ค่าแรงบิด, ผลการทดสอบ)

- อัปเดตบันทึกการบำรุงรักษาเพื่อใช้อ้างอิงในอนาคต

-

7. ข้อผิดพลาดและวิธีแก้ปัญหาทั่วไปในการติดตั้ง

- ปัญหา | สาเหตุ | โซลูชั่น |

-

- การรั่วไหลของหน้าแปลน | การขันน๊อตไม่เท่ากัน, ประเก็นเสียหาย | รีทอร์คโบลท์ เปลี่ยนประเก็น |

- วาล์วติด | การวางแนวไม่ตรง เศษขยะในเบาะ | ตั้งวาล์วใหม่ ทำความสะอาดภายใน |

- การสั่นสะเทือนมากเกินไป | การสนับสนุนไม่ดี การไหลปั่นป่วนสูง | ติดตั้งส่วนรองรับท่อ ตรวจสอบสภาพการไหล |

- ความล้มเหลวของแอคชูเอเตอร์ | แรงดัน/แรงดันไม่ถูกต้อง, แนวไม่ตรง | ตรวจสอบแหล่งจ่ายไฟ จัดตำแหน่งแอคชูเอเตอร์ใหม่ |

-

8. บทสรุป

การติดตั้งและการจัดตำแหน่งวาล์วที่เหมาะสมมีความสำคัญอย่างยิ่งต่อความน่าเชื่อถือและความปลอดภัยของระบบ การปฏิบัติตามขั้นตอนที่ได้มาตรฐาน เช่น การจัดการที่ถูกต้อง การขันสลักที่แม่นยำ และการทดสอบอย่างละเอียด ช่วยลดความเสี่ยงและยืดอายุการใช้งานของวาล์ว

การบำรุงรักษาอย่างสม่ำเสมอและการปฏิบัติตามหลักเกณฑ์ของผู้ผลิตช่วยให้มั่นใจได้ถึงประสิทธิภาพในระยะยาว ด้วยการใช้แนวทางปฏิบัติที่ดีที่สุดเหล่านี้ วิศวกรและช่างเทคนิคสามารถเพิ่มประสิทธิภาพการทำงานของวาล์วอุตสาหกรรมและป้องกันความล้มเหลวที่มีค่าใช้จ่ายสูง

-

ภาคผนวก: เครื่องมือที่แนะนำสำหรับการติดตั้งวาล์ว

- ประแจปอนด์

- หมุดจัดตำแหน่ง

- ตัวกระจายหน้าแปลน

- มีดโกนประเก็น

- เกจวัดแรงดันที่ปรับเทียบแล้ว

คู่มือนี้ใช้เป็นข้อมูลอ้างอิงทั่วไป ศึกษาเอกสารประกอบวาล์วเฉพาะเสมอสำหรับข้อกำหนดโดยละเอียด
